工控机外观设计要求标准

随着工业自动化技术的飞速发展，工控机作为工业自动化控制系统的核心设备，其重要性日益凸显。工控机不仅需要具备强大的性能和稳定性，其外观设计也日益受到关注。优秀的外观设计不仅能提升产品的美观性和市场竞争力，还能提高用户的使用体验和操作效率。下面小编将从工控机外观设计的功能性、安全性、人机工程学、美观性、创新性、可维护性及环保性等多个方面，详细探讨工控机外观设计的要求标准。

一、功能性要求

1.1 适应恶劣环境

工控机通常被部署在工业生产环境中，这些环境往往具有高温、低温、高湿、低湿、强电磁干扰等恶劣特点。因此，工控机的外观设计需要充分考虑这些环境因素，确保其能够在各种恶劣条件下稳定运行。设计时应遵循IEC61850、IEC60255、IEC62271、GB/T 18268、GB/T 23263等电气工业标准，以及IP67、IP68等防护等级标准，确保工控机具备良好的防尘、防水、防腐蚀和防震动能力。

1.2 散热设计

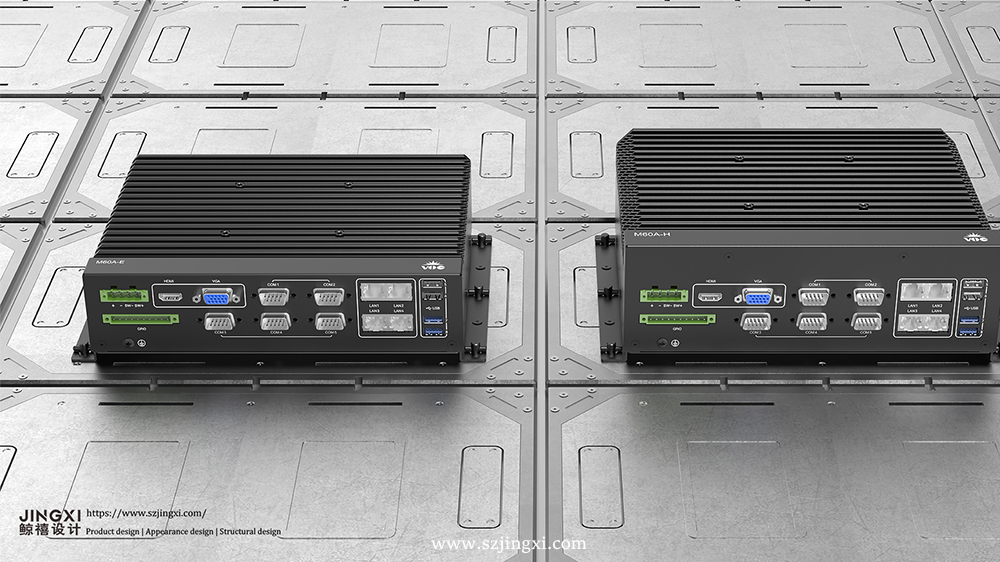

散热是工控机设计中不可忽视的一环。由于工控机内部集成了大量的电子元器件，这些元件在工作时会产生大量热量，如果热量不能及时散发，将严重影响设备的性能和寿命。因此，工控机的外观设计需要充分考虑散热问题，通过合理的散热结构设计，如采用铝合金材质、增加散热鳍片、优化风道布局等方式，确保设备在高负载运行时也能保持稳定的温度。

1.3 接口与扩展槽

工控机需要连接多种外设和传感器，因此其外观设计应提供丰富且易于使用的接口和扩展槽。这些接口和扩展槽应满足工业标准，如USB3.0、HDMI、VGA、COM口等，以确保数据传输的效率和兼容性。同时，为了方便用户进行扩展和升级，工控机还应提供mini PCIE、mSATA和M.2等插槽，以满足不同场景下的需求。

二、安全性要求

2.1 电磁兼容性

工控机在电磁环境下运行时，可能会受到来自外部设备的电磁干扰，也可能对周围设备产生电磁辐射。为了确保工控机在电磁环境下的稳定工作，其外观设计需要符合FCC、CE、VCCI等国际电磁兼容标准。设计时需采取适当的屏蔽措施，如使用金属外壳、合理布局内部线路等，以减少电磁干扰和辐射。

2.2 电气安全

工控机在工作过程中会涉及到高电压和高电流，因此其外观设计必须确保电气安全。设计时应遵循IEC60950、GB4943、JB/T9578等安全认证标准，采取过电压和过电流保护、声光告警等措施，以防止电气事故的发生。同时，外壳设计应具备良好的绝缘性能，以防止用户触电。

2.3 抗震与防摔

在工业生产环境中，工控机可能会遭受震动和冲击。因此，其外观设计需要具备一定的抗震和防摔能力。设计时可以采用坚固耐用的材料，如铝合金或不锈钢等，并优化内部结构布局，以减少震动对设备的影响。同时，外壳边缘应做圆滑处理，以减少意外跌落时的损坏风险。

三、人机工程学要求

3.1 操作按键布局

工控机的操作按键布局应符合人机工程学原理，以便于用户进行操作。按键的大小、形状、间距和排列方式应考虑到用户的手指尺寸和运动能力，以减少误操作和提高操作效率。同时，重要按键应设有明显标识或背光照明，以便于用户在光线不足的环境下进行操作。

3.2 显示界面设计

工控机的显示界面是用户与设备交互的重要窗口。因此，其设计应直观易懂、操作简便。显示界面应提供清晰、准确的信息反馈，如设备状态、运行参数等，以便于用户了解设备的工作情况。同时，界面布局应合理，避免信息过于密集或分散，以减少用户的视觉疲劳和操作难度。

3.3 人体尺寸适应性

工控机的外观设计还需要考虑到用户的人体尺寸适应性。例如，设备的高度、宽度和深度应适合用户的操作习惯和身体尺寸，以便于用户长时间使用而不感到疲劳。同时，设备底部应设有防滑脚垫或支撑架，以确保设备在使用过程中的稳定性。

四、美观性要求

4.1 外观设计风格

工控机的外观设计风格应与产品的用途和品牌形象相符合。一般来说，工业自动化设备的外观应追求简约、大方的设计风格，以体现产品的专业性和耐用性。同时，设计师还可以根据市场需求和用户偏好，融入一些时尚元素或创新设计，以提高产品的吸引力和市场竞争力。

4.2 色彩搭配

色彩是外观设计中的重要元素之一。合理的色彩搭配可以使工控机更加美观和吸引人。一般来说，工业自动化设备的主色调应以中性色为主，如黑色、灰色或白色等，以体现产品的稳重和专业性。同时，可以在适当的位置添加一些辅助色彩或点缀元素，以增加产品的层次感和视觉冲击力。

4.3 材料与工艺

工控机的外观材料和工艺也是影响美观性的重要因素。优质的材料和精细的工艺可以使工控机看起来更加精致和高档。例如，可以采用铝合金或不锈钢等金属材料作为外壳材料，以提高产品的耐用性和质感；同时采用精细的钣金工艺和表面处理技术（如喷砂、阳极氧化等），以增加产品的美观性和质感。

五、创新性要求

5.1 新颖设计理念

在工控机外观设计中融入新颖的设计理念是提高产品竞争力的关键。设计师可以借鉴其他行业或领域的设计灵感，结合工控机的实际需求和特点进行创新设计。例如，可以采用模块化设计理念将设备拆分为多个可独立更换的模块单元，以提高设备的可维护性和可扩展性；或者采用流线型设计语言使设备外观更加动感和时尚。

5.2 新材料与新工艺

新材料和新工艺的应用也是提高工控机外观设计创新性的重要手段。随着科技的不断进步和新材料的不断涌现，设计师可以尝试将新型材料（如碳纤维、纳米材料等）和先进工艺（如3D打印、激光切割等）应用于工控机外观设计中，以创造出更加独特和吸引人的产品外观。

5.3 智能化设计

随着物联网和人工智能技术的不断发展，智能化设计也成为工控机外观设计的新趋势。设计师可以将智能传感器、语音识别、手势控制等智能化技术应用于工控机外观设计中，使设备具备更加便捷和智能的交互方式。例如，可以通过语音指令控制设备的开关机、调整参数等操作；或者通过手势识别技术实现设备的远程操控和故障诊断等功能。

六、可维护性要求

6.1 易拆卸设计

工控机在长期使用过程中需要进行维护和保养。为了方便用户进行维护和更换部件等操作，工控机的外观设计应具备良好的易拆卸性。设计时可以采用模块化设计思想将设备拆分为多个可独立更换的模块单元；同时采用标准化的连接方式和紧固件等配件以方便用户进行拆卸和安装操作。

6.2 标识与说明

为了方便用户进行维护和操作等操作，工控机的外观设计应提供清晰明了的标识和说明信息。例如可以在设备外壳上标注各部件的名称、功能和使用注意事项等信息；或者在设备内部设置详细的电路图和接线说明等信息以帮助用户了解设备的内部结构和工作原理等内容。

6.3 维护与保养提示

为了延长工控机的使用寿命和保持良好的运行状态，用户需要定期进行维护和保养工作。因此，在工控机的外观设计中还可以加入维护与保养提示信息以提醒用户及时进行相关操作。例如可以在设备外壳上设置维护与保养周期表或者通过显示屏显示维护与保养提示信息等方式来提醒用户进行相关操作。

七、环保性要求

7.1 可持续材料选择

在工控机外观设计中选择可持续材料是减少产品对环境影响的重要手段之一。可持续材料通常具有可回收性、可再生性或低环境负荷等特点，如生物降解塑料、再生金属等。设计师在选择外观材料时应优先考虑这些可持续材料以减少产品对环境的负担并促进资源的循环利用。

7.2 节能减排设计

节能减排设计也是工控机外观设计中需要考虑的重要因素之一。设计师可以通过优化设备内部结构布局和散热设计等方式来提高设备的能效比并降低能耗水平；同时还可以通过采用低功耗元器件和节能电源等技术手段来进一步降低设备的能耗水平并减少对环境的影响。

7.3 包装与运输优化

在工控机的包装和运输过程中也需要注意环保问题。设计师可以采用可回收或可降解的包装材料来减少包装废弃物对环境的污染；同时还可以通过优化包装结构和运输方式等方式来降低运输过程中的能耗和排放水平并减少对环境的影响。

经过小编上述内容了解到，工控机的外观设计是一个综合性的任务，需要设计师在功能性、安全性、人机工程学、美观性、创新性、可维护性及环保性等多个方面进行综合考虑和平衡。通过合理的设计理念和先进的技术手段相结合可以创造出既满足实际需求又具备市场竞争力的优秀工控机产品从而为工业自动化领域的发展做出积极贡献。在未来随着科技的不断进步和设计理念的不断创新我们有理由相信工控机的外观设计将会迎来更加广阔的发展空间和更加美好的发展前景。
