交流充电桩设计-交流充电桩外观设计-新能源交流充电桩设计

作者:鲸禧工业设计 时间:2024-11-14

交流充电桩,作为电动汽车充电基础设施的关键一环,其设计融合了先进电力电子技术、智能控制技术与用户体验的精髓。它不仅能够安全、高效地为电动汽车提供充电服务,还通过智能识别车辆信息,自动调节充电功率,确保充电过程既快速又保护电池健康。设计上注重人机交互,采用直观易用的操作界面,极大提升了用户的充电体验。

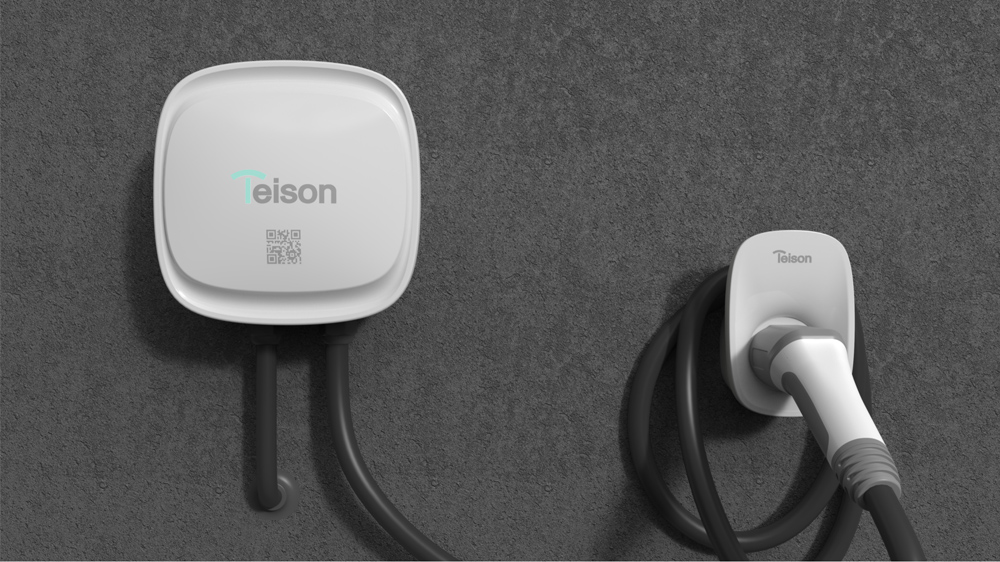

交流充电桩设计

一、交流充电桩设计说明

随着电动汽车产业的迅猛发展,交流充电桩作为电动汽车充电基础设施的重要组成部分,其设计不仅关乎充电效率、安全性,还直接影响到用户体验和整个电动汽车生态的健康发展。本文将从交流充电桩的基本原理、硬件设计、软件控制、安全防护、用户体验及未来发展等几个方面,全面阐述交流充电桩的设计说明。

1.交流充电桩的基本原理

交流充电桩,顾名思义,主要通过交流电为电动汽车提供充电服务。其工作原理相对简单,即将电网的交流电转换为适合电动汽车电池组的充电电流和电压。与直流快充桩相比,交流充电桩充电速度较慢,但因其成本较低、对电网影响小、安装便捷等特点,更适合家庭、办公场所及公共场所的慢速充电需求。交流充电桩通常配备有智能控制系统,能够根据电池状态自动调整充电参数,确保充电过程的安全性和效率。

2.硬件设计

功率模块:交流充电桩的核心部件之一,负责将交流电转换为适合电动汽车充电的电流和电压。设计时需考虑功率模块的转换效率、稳定性及散热性能,以确保长时间高效运行。

控制单元:作为充电桩的“大脑”,控制单元负责监测充电过程中的各项参数,如电流、电压、温度等,并根据这些信息调整充电策略。同时,它还负责与电动汽车的通信,识别车辆信息,确保充电过程的智能化和个性化。

人机交互界面:设计直观易用的操作界面,包括显示屏、按键或触摸屏,方便用户查看充电状态、选择充电模式及支付方式。界面设计应简洁明了,即使在光线不足的环境下也能清晰识别。

安全防护装置:包括过流保护、过压保护、短路保护、防雷击保护等,确保充电过程中设备和用户的安全。此外,还应设计有急停按钮,以便在紧急情况下迅速切断电源。

通信模块:支持远程监控和故障诊断,便于运维人员及时了解充电桩的工作状态,提高维护效率。同时,通信模块还能实现充电桩与充电网络平台的连接,为用户提供便捷的充电预约、状态查询等服务。

3.软件控制

软件控制是交流充电桩智能化的关键。通过嵌入式软件,可以实现充电过程的精确控制、故障诊断与预警、充电数据的记录与分析等功能。软件设计应遵循模块化、可扩展的原则,便于后续功能的升级和扩展。同时,软件还应具备较高的稳定性和安全性,防止恶意攻击或误操作导致的系统故障。

4.安全防护

安全防护是交流充电桩设计的重中之重。除了硬件层面的安全防护装置外,软件层面也应加强安全防护设计,如设置访问控制、数据加密、防病毒等措施,确保充电桩系统的数据安全和稳定运行。此外,还应定期对充电桩进行安全检查和维护,及时发现并排除安全隐患。

5.用户体验

优秀的用户体验是交流充电桩获得市场认可的关键。设计时应充分考虑用户的使用习惯和需求,如提供多种充电模式选择、支持多种支付方式、优化充电流程等。同时,还应关注充电桩的外观设计和安装位置,确保其与周围环境相协调,方便用户找到并使用。

6.未来发展

随着电动汽车技术的不断进步和充电基础设施的日益完善,交流充电桩的设计也将迎来新的发展机遇。未来,交流充电桩将更加智能化、网络化、个性化,能够根据用户的充电习惯和偏好提供定制化的充电服务。同时,随着物联网、大数据、人工智能等技术的融合应用,交流充电桩将成为智能电网和智慧城市的重要组成部分,为电动汽车的普及和绿色出行的发展贡献更多力量。

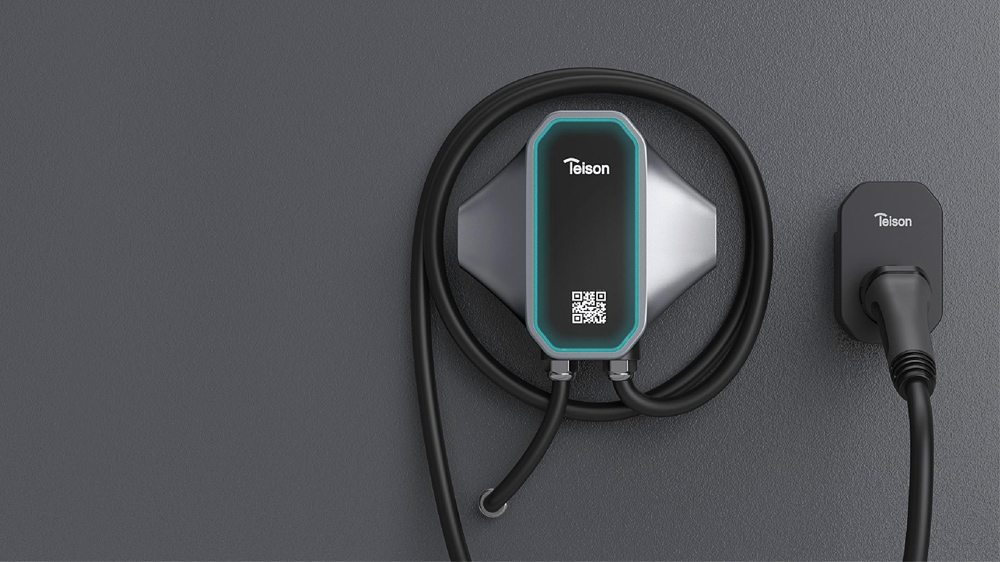

交流充电桩外观设计

二、交流充电桩外观设计规范

在当今快速发展的电动汽车市场中,交流充电桩作为电动汽车能量补给的关键设施,其设计不仅关乎功能性与实用性,还直接影响到用户体验、城市景观及品牌形象的塑造。因此,制定一套科学合理的交流充电桩外观设计规范显得尤为重要。本文将从安全性、便捷性、美观性、环境适应性及可持续性五个维度出发,探讨交流充电桩外观设计的核心要素与规范标准。

1.安全性设计

安全是充电桩设计的首要原则。外观设计需确保在操作过程中对用户及周围环境不构成安全隐患。具体要求包括:

防护等级:外壳材料应具备良好的防水防尘性能,至少达到IP54防护等级,以适应户外多变环境。

警示标识:明显位置设置安全警告标志和操作指南,如触电警告、紧急停止按钮标识等,确保用户在紧急情况下能迅速做出反应。

物理防护:充电接口周围应设计有防护罩或挡板,防止意外触碰带电部分;同时,充电桩底部应设计有防滑措施,确保稳定放置。

2.便捷性设计

优秀的外观设计应促进用户的使用便捷性,提升充电体验。

人机交互:界面设计应简洁明了,采用大屏幕触摸屏或语音导航,方便用户快速了解充电状态、剩余时间等信息。

操作便利性:充电枪插座应位于易于接近的位置,且插拔力适中;考虑不同身高用户的需求,操作面板和屏幕应设置在适当高度。

无障碍设计:为残障人士提供便利,如设置轮椅通道、盲文标识等,体现设计的包容性。

3.美观性设计

充电桩作为城市公共设施,其外观设计应融入城市风貌,提升视觉美感。

风格统一:设计风格应与当地城市文化、建筑风格相协调,可采用简约、现代或具有地域特色的设计元素。

色彩搭配:色彩选择应考虑耐候性,同时利用色彩心理学原理,如绿色象征环保、蓝色传达科技感,营造舒适、积极的视觉体验。

细节处理:注重细节设计,如边缘圆滑处理、材质质感选择,提升整体品质感。

4.环境适应性设计

考虑到充电桩可能部署于各种环境条件下,设计需具备良好的环境适应性。

耐候材料:选用耐腐蚀、抗紫外线、耐高温的材质,确保长期户外使用下的稳定性和耐用性。

散热设计:合理布局内部组件,设计有效的散热系统,防止过热导致的安全隐患和性能下降。

防雷击保护:特别是在雷电多发地区,充电桩应具备有效的防雷击措施,保障设备安全运行。

5.可持续性设计

随着环保意识的增强,可持续性成为充电桩设计不可忽视的一环。

模块化设计:便于维护、升级和回收再利用,延长产品生命周期。

能效管理:集成智能控制系统,根据电网负荷和车辆需求自动调节充电功率,提高能源利用效率。

绿色材料:优先选用可回收或生物降解材料,减少对环境的影响。

综上所述,交流充电桩的外观设计是一个综合性的考量过程,需在确保安全的基础上,兼顾便捷性、美观性、环境适应性和可持续性,以创造出既实用又富有艺术感的充电设施。通过遵循上述设计规范,不仅能提升用户体验,还能促进电动汽车行业的健康发展,为构建绿色、智能、便捷的城市充电网络贡献力量。

新能源交流充电桩设计

三、新能源交流充电桩设计方案

随着电动汽车产业的快速发展,充电基础设施的建设成为推动电动汽车普及的关键因素之一。新能源交流充电桩,作为电动汽车慢充的主要设备,其设计方案的合理性、安全性和高效性直接关系到用户体验和充电效率。本文将详细探讨新能源交流充电桩的设计方案,包括其工作原理、设计原则、关键技术和未来发展趋势。

1.工作原理

新能源交流充电桩的工作原理相对简单,它通过将电网的交流电直接供给电动汽车的车载充电机。车载充电机再将交流电转换为直流电,为电动汽车的电池进行充电。这一过程中,交流充电桩主要扮演电力输出的角色,而实际的电能转换工作则由车载充电机完成。由于交流充电桩依赖于车载充电机进行电能转换,且车载充电机的功率普遍较低,因此交流充电桩的充电速度相对较慢。

2.设计原则

新能源交流充电桩的设计需遵循以下原则:

安全性:安全是充电桩设计的首要考虑因素。交流充电桩需具备过流保护、过压保护、短路保护、接地保护等多重安全机制,确保在充电过程中不会因电气故障引发火灾、触电等安全事故。此外,充电桩的外壳材料应选择防火、防爆、耐腐蚀的材质,确保在恶劣环境下也能稳定运行。

兼容性:随着电动汽车品牌和型号的多样化,充电桩需具备良好的兼容性,能够识别并适配不同品牌和规格的电动汽车充电需求。这要求充电桩在设计时遵循国际通用的充电协议和标准,如IEC 61851、GB/T 20234等,确保充电接口的物理兼容性和通信协议的兼容性。

用户友好性:良好的用户体验是提升充电桩使用率的关键。设计时应考虑人机交互的便捷性,如清晰的显示屏展示充电状态、剩余充电时间、费用信息等;操作界面简洁易懂,支持触控或语音控制;同时,充电桩的布局应考虑人体工程学,便于不同身高、年龄段的用户操作。

耐用性与维护性:充电桩作为户外公共设施,需承受风吹日晒、雨淋等恶劣天气条件,因此其设计应注重防水、防尘、抗老化性能。同时,考虑到后期维护和升级的需求,充电桩内部结构设计应便于维修人员快速拆卸、检查和更换部件。

能效与环保:高效节能是充电桩设计的重要目标之一。通过采用高效的电源转换技术和智能调度算法,减少充电过程中的能量损耗,提高能源利用率。此外,充电桩本身也应符合环保要求,如使用可回收材料、低能耗待机模式等。

3.关键技术

智能调度算法:交流充电桩需具备智能调度能力,能够根据电网负荷情况自动调整充电策略,实现负载均衡,避免电网过载。

物联网技术:通过集成物联网技术,实现充电桩与云平台、电动汽车、用户手机APP之间的互联互通,提供远程监控、预约充电、故障诊断等功能,提升服务效率和用户体验。

AI算法:利用人工智能算法,根据用户充电习惯、电网负荷预测、天气预报等信息,智能推荐最佳充电时间和方案,优化充电资源分配,降低充电成本。

模块化设计:模块化设计使得充电桩可以根据实际需求灵活配置充电功率、接口类型等,降低了安装成本和维护难度。

4.未来发展趋势

智能化与网联化:随着物联网技术的发展,新能源交流充电桩将实现更加智能化的管理和服务,提高用户体验和运营效率。

绿色能源整合:结合太阳能、风能等可再生能源,构建绿色充电站,实现充电过程中的零碳排放。

标准化与互操作性:推动全球充电标准的统一,促进不同品牌、不同国家间充电桩的互操作性,减少用户充电时的障碍。

社区充电解决方案:针对居民区、商业区等特定场景,设计更加灵活、便捷的充电解决方案,如无线充电、共享充电桩等,满足不同用户的充电需求。

交流充电桩设计是一个涉及多学科、多领域的复杂系统工程。通过遵循安全性、兼容性、用户友好性、耐用性与维护性、能效与环保等设计原则,采用智能调度算法、物联网技术、AI算法和模块化设计等关键技术,未来的交流充电桩将更加智能、高效、环保,为电动汽车的普及和绿色出行的发展提供坚实的支撑。随着技术的不断进步和市场的日益成熟,新能源交流充电桩将不断升级和完善,以更好地满足市场需求和用户期望。
